Способы изображения неровностей земной поверхности на карте или плане

Различные участки Земли отличаются своей высотой. Есть горы, равнины, холмы, впадины. Возникает необходимость каким-то способом отметить на карте или плане уровень высоты той или иной местности.

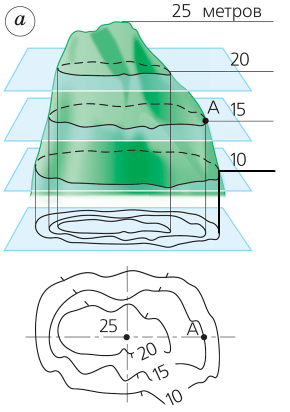

Самый простой метод заключается в использовании так называемых горизонталей. Горизонталью называют линию на поверхность, все точки которой имеют одинаковую высоту. На плане их показывают замкнутой линией, причем высоты, отмечаемые на плане, идут с некоторым шагом. Например, на этом плане шаг равен 5 метрам:

Чем плотнее располагаются горизонтали друг к другу, тем резче на местности меняется высота. То есть на более крутых склонах горизонтали располагаются ближе, а на более равнинной местности они находятся вдалеке друг от друга.

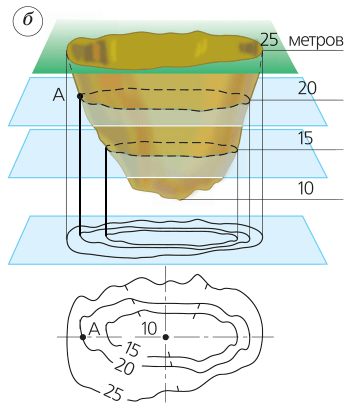

Для удобства у некоторых горизонталей ставят так называемые бергштрихи. Это небольшие черточки, идущие от горизонталей. Они показывают направление, в котором идет понижение высоты. С их помощью удобно оценивать, впадина или возвышенность отражена на плане. На следующей картинке с помощью бергштрихов показано изображение впадины:

На картах пользоваться горизонталями не всегда удобно, поэтому на них высоту могут наносить с помощью цвета. Равнины, находящиеся на уровне моря, показывают на таких картах зеленым цветом, а горы – коричневым. Здесь же удобно отображать и глубину водоемов. Мелководные регионы показывают светло-голубым цветом, а глубоководные регионы – более темными оттенками:

Обратите внимание, что в левом нижнем углу приведенной карты есть специальная шкала, которая показывает, в какой цвет какие высоты окрашены. По этой карте видно, что наибольшие высоты фиксируются в Тибете (большое красное пятно в центре карты). Действительно, там находится горная система Гималаи. Здесь же можно рассмотреть, что глубины в Северном Ледовитом океане (на самом верху карты) малы, а самые глубоководные районы находятся в правой части карты, на границах Северо-Западной котловины.
